труба бесшовная нержавеющая

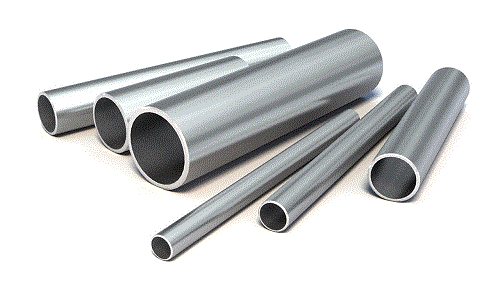

Труба бесшовная нержавеющая – это пустотелое цилиндрическое или профильное изделие, произведенное из легированных сталей без продольного и спиралевидного шва.

Имеют различную форму продольного сечения - в этой статье мы поговорим про круглые, если вам нужны профильные: квадратные или прямоугольные нажмите на соответствующую ссылку.

Производство регламентируется ГОСТами:

ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия (с Изменениями N 1-4)»
ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия (с Изменениями N 1-5, с Поправкой)»

Как вы уже поняли из этих документов бесшовные трубы из нержавеющей стали по способу изготовления бывают – холоднодеформированные, теплодеформированные и горячедеформированные.

По механическим параметрам и состоянию поверхности холоднокатаные трубы имеют приоритет перед горячекатаными. У холоднокатаных более гладкая и чистая поверхность. Усиленная прочность. Бесшовные трубы из нержавеющей стали с малым профильным сечением производят только холоднодеформированным способом.

Толстостенные и тонкостенные трубы

Следующий показатель – толщина стенки (соотношение наружного диаметра и толщины стенок). Подразделяют – на толстостенные - 6-12,5 и тонкостенные до 6.

Горячекатаные – внешний диаметр 28-426 мм и толщина стенок – 3-40мм;
Холоднокатаные – 0,3 – 450 мм и 0,06 – 12 мм, соответственно.

Толстостенные – более прочны, а тонкостенные – обладают высокой гибкостью, поэтому используют в изготовлении сложных конструкций.

По методу и степени обработки (химический, термический или механический) бесшовные трубы из нержавейки делятся на – полированные (зеркало), шлифованные и матовые.

По длине – горячедеформированные трубы из нержавеющей стали могут быть немерными — от 150 мм до 1000 мм, мерными – допускается отклонение не более 15 мм. Может быть кратной с припуском 5мм на каждый рез.

Согласно ГОСТам, мерная длина труб не может превышать 7 метров.

Допустимые отклонения по толщине стенок

Допускаются следующие отклонения по кривизне - у нержавеющих труб с толщиной стенок свыше 0,5 мм – 1 мм на 1 м длины, а у которых толщина стенок менее 0,5 мм, а сечением свыше 15 мм – 2 мм на 1 м длины.

Особенности, которые нужно учесть при выборе стальной бесшовной нержавеющей трубы

Самые популярные марки стали для нержавеющих бесшовных труб

Марка стали	AISI	Замена	Примечания
10Х17Н13М2Т	316H 316Ti 318 S31635	Х17Н13М2Т	Сталь с добавлением хрома, молибдена, титана и никеля. Благодаря своему составу обладает высокой устойчивостью к влиянию кислотных сред. Самое главное, что это свойство не теряется даже при долговременном воздействии температур до 600 °С. Поэтому отлично подходит для транспортировки химикатов с высокой кислотностью. Главные потребители такой продукции – химические и медицинские предприятия, пищевые производства. Легированные бесшовные трубы изготовленные из этой марки стали отлично свариваются, образуя герметичный и надежный шов, что определяет длительный срок их эксплуатации.
06ХН28МДТ	N08028	03ХН28МДТ 0Х23Н28М3Д3Т	Применяют для работы в агрессивных средах, таких как – концентрированные уксусная и фосфорная кислоты, серная кипящая различной концентрации и другие горячие кислоты. Востребованы на металлургических комбинатах и нефтехимических заводах.
20Х23Н18	310 310S 314 S31000 S31008 S31400	Х23Н18 20Х23Н13 15Х25Т	Производство различных деталей для камер сгорания и других узлов печного оборудования, работающих в средах с температурой до 1050 °С, а также бандажи, поковки, направляющие лопатки, используемые на металлургических, нефтехимических, химических предприятиях
12Х18Н10Т	321 321H S32100 S32109	Х18Н10Т 08Х18Г8Н2Т 10Х14Г14Н4Т 12Х17Г9АН4 08Х22Н6Т 08Х17Т 15Х25Т 12Х18Н9Т	Прочны и не подвержены ржавчине. Применяют для подачи холодной и горячей воды снаружи и внутри зданий. Нейтральный состав стали не оказывает негативного воздействия на химическую структуру и качество питьевой и технической воды.
10Х23Н18	310S S31000 S31008 S31009	0Х23Н18	Жаростойкие и жаропрочные. Эксплуатируются при высоких температурах. Применяют при производстве камер сгорания, высокотемпературных трубопроводов, котлов и другого оборудования, работающего при температурах до 1100 °С.
03Х17Н13М2	316 316L S31600 S31603 S31673 S31683	000Х17Н13М2	Применяется для обустройства водопроводов и трубопроводов, по которым транспортируются агрессивные жидкие составы. Стабильно устойчивы к синтетической уксусной кислоте, синтетического каучука и изопрена, а также к концентрированным растворам едкого натра (50 %) при температурах до 100 °С

Маркировка нержавеющей стали

Буквы, указывающие какие элементы входят в состав и цифры – их среднее содержание в стали.

На первом месте всегда стоит наличие углерода, в-десятых, долях процента. Следом буква легирующего компонента - М – молибден, А – азот, Д – медь, Н – никель, Ю – алюминий, Б – ниобий, Т – титан, Р – бор, Е- селен, X – хром, Ф – ванадий, У – углерод, В – вольфрам, П – фосфор, Г – марганец, К – кобальт, Ц – цирконий, С – кремний.

Цифра после буквы – содержание элемента в целых единицах. Если показатель

меньше 1,5%, то цифра не ставится.

В конце может быть буква «А» - высококачественная или «Ш» - особо высококачественная сталь.

Пример расшифровки марки03Х17Н13М2 (ссылка на марку стали в каталоге) - сталь нержавеющая содержание углерода 0,03%, хрома – 17%, никеля – 13% и молибдена – 2%.
